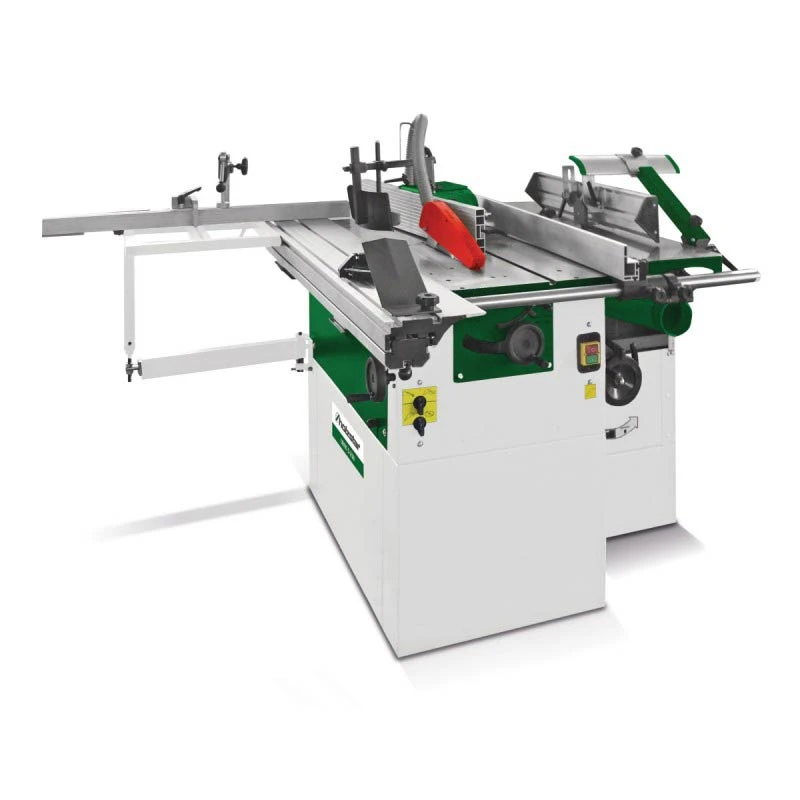

HOLZSTAR – UMK 5-250 – Combinée à Bois Monophasée 5 Opérations Avec Chariot à Déligner 1300 Mm

Combiné d’atelier 5 opérations avec chariot coulissant – UMK 5-250 | HOLZSTAR







---



La UMK 5-250 est une combinée à bois de taille intermédiaire, parfaite pour les amateurs qui désirent s’offrir un modèle combinant toutes les fonctions indispensables : dégauchisseuse-raboteuse, scie à format, toupie.

Elle propose des capacités tout à fait respectables pour l’entreprise de travaux d’usinage petits à moyens sur l’ensemble de ses fonctions.



3 moteurs séparés permettent d’adapter parfaitement la puissance nécessaire à chaque fonction.



Caractéristiques et points forts de la combinée :

---

• Table massive en fonte grise.
• Bouton sélecteur en façade permettant de choisir l’opération.
• Rabotage/dégauchissage : Réglage de la hauteur de table de rabotage par volant pour un parfait confort de travail.
• Rouleaux d’avance revêtus de caoutchouc pour ne pas marquer les pièces.
• Guide inclinable de 0° à 45° avec échelle de lecture graduée.
• Scie circulaire à déligner : Inclinaison de la lame jusqu’à 45° par un système de pignons et crémaillère actionnés par un volant situé en façade de la machine.
• Rallonge de table avec butée téléscopique et butée rabattable.
• Dispositif de serrage de la pièce en fonte d’aluminium et micro-butée réglable.
• Chariot coulissant à déligner en aluminium de 1300 mm de longueur.
• Butée parallèle en aluminium avec guidage à barre ronde et réglage fin.
• Toupie : Broche de fraisage rigide.
• Course de la toupie réglable sur 100 mm.

Équipement livré avec la machine :

---

• 1 x Arbre de toupie 30 mm

• 3 x Fers de rabotage et dégauchissage HSS pré-montés

• 1 x Guide d’angle de sciage

• Chariot coulissant avec rallonge de table et butée avec presseur

• Protection de lame circulaire

• Capot de protection de l’arbre de toupie avec joues réglables en aluminium

• Guide perpendiculaire de dégauchissage

• Pont de protection d’arbre de dégauchissage

• Attention : d’une part, aucun porte-outil ni fers de toupillage ne sont fournis. Il convient donc de s’équiper à part des accessoires nécessaires. Et d’autre part, la mortaiseuse est une option et n’est donc pas fournie avec la machine.



SPECIFICATIONS TECHNIQUES
Scie à format
Puissance moteur	2200 W
Dimensions de la table	980 x 470 mm
Dimensions du chariot coulissant à déligner	1300 x 210 mm
Hauteur du chariot	93 mm
Longueur de coupe	730 mm
Hauteur de coupe à 90° / 45°	75 mm / 60 mm
Vitesse de rotation	4750 tours / minute
Inclinaison de la lame	0° -90°
Diamètre maximum de la lame de scie	254 mm
Diamètre manchon d’aspiration de la lame	30 mm
Raboteuse – dégauchisseuse
Longueur de dégauchissage	1090 mm
Largeur de dégauchissage	250 mm
Nombre de fers	3
Vitesse de rotation de l’arbre	4000 tours / minute
Dimensions des fers (L x l x e)	250 x 30 x 3 mm
Inclinaison du guide perpendiculaire	0° – 45°
Vitesse de rotation du bloc de coupe	4000 tours / minute
Profondeur de passe maximum en dégauchissage	3 mm
Prise de passe maximum en rabotage	2 mm
Hauteur minimum – maximum du bois en rabotage	5 mm – 195 mm
Vitesse des rouleaux d’avance	8 mètres / minute
Puissance moteur	1500 W
Toupie – tenonnage
Course de la toupie	100 mm
Diamètre de l’arbre	30 mm
Diamètre de fraisage Max.	140 mm
Vitesse de la broche	4500 – 6500 – 8500 tours / minute
Hauteur utile de l’arbre	80 mm
Diamètre maximum de l’outil	140 mm
Puissance du moteur	1400 W
Données générales
Tension	230 V
Poids Brut	345 Kg
Hauteur de table	860 mm
Volume sonore	81,7dB(A)
Dimensions machine (L x l x h)	2200 x 1400 x 1300 mm
